有电子基础的同学可以先访问下面的链接，已经整理的非常详细了，后期本文会逐步更新制作过程和教程。
这里首先要感谢虾哥的开源，让我们体验到了物联网和AI的结合的产品DIY的乐趣！
小智 AI 是 虾哥 制作并开源的一个 硬件 AI 聊天机器人 。它搭载上了近期热门的 AI 大模型，具有超越传统语音助手的智能水平。小智 AI 能够准确理解用户的意图，实现多语种实时翻译、情感化语音交流，并能主动思考，提供更加智能的服务。
小智 AI 聊天机器人百科全书：【点击访问】
项目开源地址：小智 AI 聊天机器人 （XiaoZhi AI Chatbot）
已支持的开源硬件
- 立创·实战派 ESP32-S3 开发板
- 乐鑫 ESP32-S3-BOX3
- M5Stack CoreS3
- AtomS3R + Echo Base
- AtomMatrix + Echo Base
- 神奇按钮 2.4
- 微雪电子 ESP32-S3-Touch-AMOLED-1.8
- LILYGO T-Circle-S3
- 虾哥 Mini C3
- Moji 小智AI衍生版
开发板/产品对应固件（当前固件版本：v1.1.2）
注意：bread 开头的是面包板版本，ml307 是 4G 版固件。128×64代表分辨率。
固件对照表如下：
| 序号 | 开发板/产品类型 | 固件BIN程序包（vx.x.x表示版本号例如 v1.0.1 ） | 固件地址 |
|---|---|---|---|
| 1 | 面包板新版接线（WIFI）0.91OLED（44或42引脚esp32s3-wroom-1开发板） BOARD_TYPE_BREAD_COMPACT_WIFI |
vx.x.x_bread-compact-wifi.zip | 下载 |
| 2 | 面包板新版接线（WIFI）+LCD（44或42引脚esp32s3-wroom-1/1U开发板） BOARD_TYPE_BREAD_COMPACT_WIFI_LCD |
请自行根据LCD屏幕分辨率编译固件 | |
| 3 | 面包板新版接线（ML307 AT）- 4G模块版 BOARD_TYPE_BREAD_COMPACT_ML307 |
vx.x.x_bread-compact-ml307.zip | 下载 |
| 4 | ESP BOX 3 （乐鑫） BOARD_TYPE_ESP_BOX_3 |
vx.x.x_esp-box-3.zip | 下载 |
| 5 | Kevin Box 1 BOARD_TYPE_KEVIN_BOX_1 |
vx.x.x_kevin-box-1.zip | |
| 6 | Kevin Box 2 BOARD_TYPE_KEVIN_BOX_2 |
vx.x.x_kevin-box-2.zip | 下载 |
| 7 | Kevin C3 BOARD_TYPE_KEVIN_C3 |
vx.x.x_kevin-c3.zip | |
| 8 | 立创·实战派ESP32-S3开发板 BOARD_TYPE_LICHUANG_DEV |
vx.x.x_lichuang-dev.zip | 下载 |
| 9 | 立创·实战派ESP32-C3开发板 BOARD_TYPE_LICHUANG_C3 |
vx.x.x_lichuang-c3-dev.zip | 下载 |
| 10 | 神奇按钮 Magiclick_2.4 BOARD_TYPE_MAGICLICK_2P4 |
vx.x.x_magiclick-2p4.zip | 下载 |
| 11 | 神奇按钮 Magiclick_C3 BOARD_TYPE_MAGICLICK C3 |
vx.x.x_magiclick-c3.zip | 下载 |
| 12 | M5Stack CoreS3 BOARD_TYPE_M5STACK CORE S3 |
vx.x.x_m5stack-core-s3.zip | 下载 |
| 13 | AtomS3R + Echo Base BOARD_TYPE_ATOMS3R_ECHO_BASE |
vx.x.x_atoms3r-echo-base.zip | 下载 |
| 14 | AtomMatrix+ Echo Base BOARD_TYPE_ATOMMATRIX ECHO BASE |
vx.x.x_atommatrix-echo-base.zip | |
| 15 | 虾哥 Mini C3 BOARD_TYPE_XMINI_C3 |
vx.x.x_xmini-c3.zip | 下载 |
| 16 | ESP32S3 KORV02 V3开发板 BOARD_TYPE_ESP32S3_KORV02_V3 |
vx.x.x_esp32s3-korvo2-v3.zip | 下载 |
| 17 | ESP-SparkBot开发板（坦克） BOARD_TYPE_ESP_SPARKBOT |
vx.x.x_esp-sparkbot.zip | 下载 |
| 18 | Waveshare ESP32-S3-Touch-AMOLED-1.8（微雪） BOARD_TYPE_ESP32S3_Touch_AMOLED_1_8 |
vx.x.x_esp32-s3-touch-amoled-1.8.zip | 下载 |
| 19 | LILYG0 T-Circle-S3 BOARD_TYPE_LILYGO_T_CIRCLE_S3 |
vx.x.x_lilygo-t-circle-s3.zip | 下载 |
| 20 | Movecall Moji 小智AI衍生版 BOARD_TYPE_MOVECALL_MOJI_ESP32S3 |
vx.x.x_movecall-moji-esp32s3.zip | 下载 |
| 21 | 正点原子DNESP32S3开发板 BOARD_TYPE_ATK_DNESP32S3 |
vx.x.x_atk-dnesp32s3.zip | 下载 |
| 22 | 正点原子DNESP32S3-BOX BOARD_TYPE_ATK_DNESP32S3_BOX |
vx.x.x_atk-dnesp32s3-box.zip | 下载 |
| 23 | 面包板新版接线（WIFI）0.96OLED屏（44或42引脚esp32s3-wroom-1开发板） BOARD_TYPE_BREAD_COMPACT_WIFI |
vx.x.x_bread-wifi-OLED-128×64-st.zip vx.x.x_bread-compact-wifi-096OLED-st.zip |

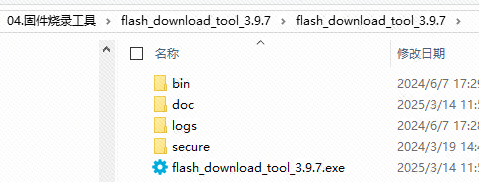

开发板/产品烧录Bin固件用到的Flash下载工具【立即下载】
注意，烧录工具也不要放在中文目录下，否则可能无法加载文件。
烧录步骤

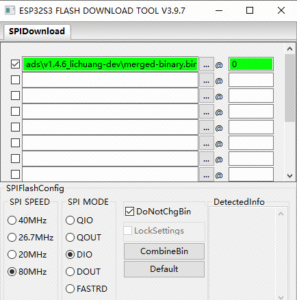

打开烧录工具，选择芯片类型（ChipType）为 ESP32-S3，其他默认。完成后点击 OK，即可进入烧录界面。
注意，打开烧录工具时是有两个窗口，一个是选择设备框，一个是命令行的黑框，两个都不能关闭。
点击 ... 选择固件路径，找到我们的小智 AI 固件。设置开始烧录地址为 0。

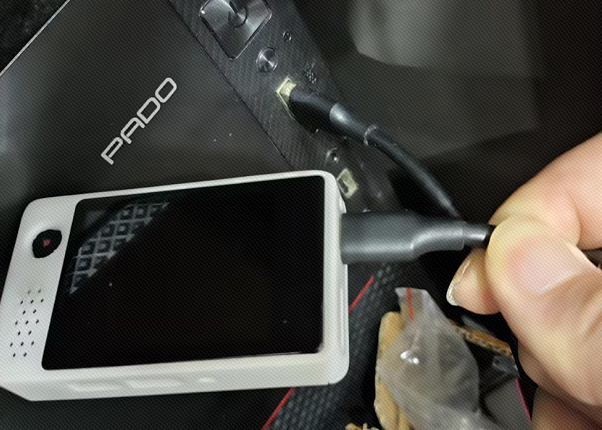

使用 type-c 数据线，一头接开发板，另一头接电脑。
注意，type-c 数据线一定要有传输数据的功能，市场上有很多 type-c 线只有电源功能没有传输数据功能，使用只有电源功能的 TYPE-C 线是识别不到开发板的。建议使用手机配送的数据线。
在烧录工具的右下角，找到 COM 选项，设置下载端口。当开发板通过数据线接入电脑后，正常是会显示出两个新的 COM 端口。在两个端口中随便选择一个即可。
在 COM 端口设置选项的下方有一个 BAUD 选项，该选项是设置烧录下载速度，建议不要太高，这里选择的 921600 。
先点击 ERASE 擦除开发板中之前的固件，防止新固件与旧固件的内存冲突。
注意
如果在擦除器件的过程中报错，先将开发板拔掉 type-c 数据线然后再重新插入，插入后可以换另一个 COM 端口或者降低 BAUD 速度，再来一次。
擦除完成后，确保你已经正确的选择了你的固件路径和设置烧录地址为 0，并在烧录路径前的勾选框中打勾✔。确定之后，点击 START 开始烧录。直到烧录完成。
在烧录期间会有进度条显示。
注意
如果在烧录器件的过程中报错或者下载失败，那先将开发板拔掉 type-c 数据线然后再重新插入，插入后可以换另一个 COM 端口或者降低 BAUD 速度，再来一次。
这个时候就拔掉开发板上的数据线再接入就可以正常使用了。
也可以按开发板顶部左边的 RST 复位键。
下完小智AI后的配网界面
初始配置
WIFI配网
WIFI配网：指的是通过开发板 WIFI 的 热点功能，告诉开发板它以后去连接哪一个 WIFI 进行连接网络。
ESP32S3 开发板的 WIFI 支持两种常见的模式
- 一种是 STA 模式（Station 模式），即开发板作为客户端连接到现有的其他无线网络，相当于手机的 WIFI 连接功能。
- 另一种是 AP 模式（Access Point模式），即开发板本身作为一个 WIFI 热点让别人连接。相当于手机的 WLAN 热点功能。
配网模式会在第一次烧录固件后出现，效果如下图：
下完小智AI后的配网界面
这个时候，根据屏幕提示，使用手机去搜索 WIFI 名称为：Xiaozhi-3AD9 的WIFI，这个WIFI是由开发板发出的，没有密码。
连接上 WIFI 后，通常会自动跳转到一个网页。如果没有自动跳转，则打开手机浏览器，输入网址：192.168.4.1，也会跳转到该网页。
这个网页是不需要网络的，有一些手机通过浏览器打开不了这个网址，所以如果这个网页打不开，请关闭你手机的网络数据，只开启WIFI连接着，再打开网址即可。
连接WIFI后自动跳转的网页
通过浏览器手动输入网址跳转的网页
在这个网页中，输入开发板将要连接的WIFI，因为开发板需要网络去调用 AI 大模型的数据，所以你接下来要给开发板配置的WIFI，请确保有网络。
这里我手机连接着开发板WIFI的情况下，再开启手机热点。完成后在网页中输入我热点的名称和密码。
我的手机热点配置
小智网页的WIFI连接配置
⚠ 注意 开启的手机热点必须是 2.4G 网络，不然开发板搜索不到。
连接成功后，网页提示设备会重新启动，这个时候等待重启完成即可。
激活设备
在配网完成后，开发板会自动连接WIFI，到最后会卡在激活设备界面。
这个时候，打开浏览器，输入网址：xiaozhi.me。浏览器用手机或者电脑都可以打开。 进入小智 AI 的网页后，点击控制台，用手机号登录。
登录完成后，在新界面中，点击添加设备。将开发板屏幕显示的 6 位设备码输入到网页上的验证码中。这样就绑定成功了。
绑定成功后，可以等待开发板自动更新。也可以这个时候拔掉开发板上的数据线再接入就可以正常使用了。
也可以按开发板顶部左边的 RST 复位键。
在重新启动后，你可以直接对开发板说 “你好，小智”，测试是否可以正常对话。
