桌面卫星时钟制作教程

完成图

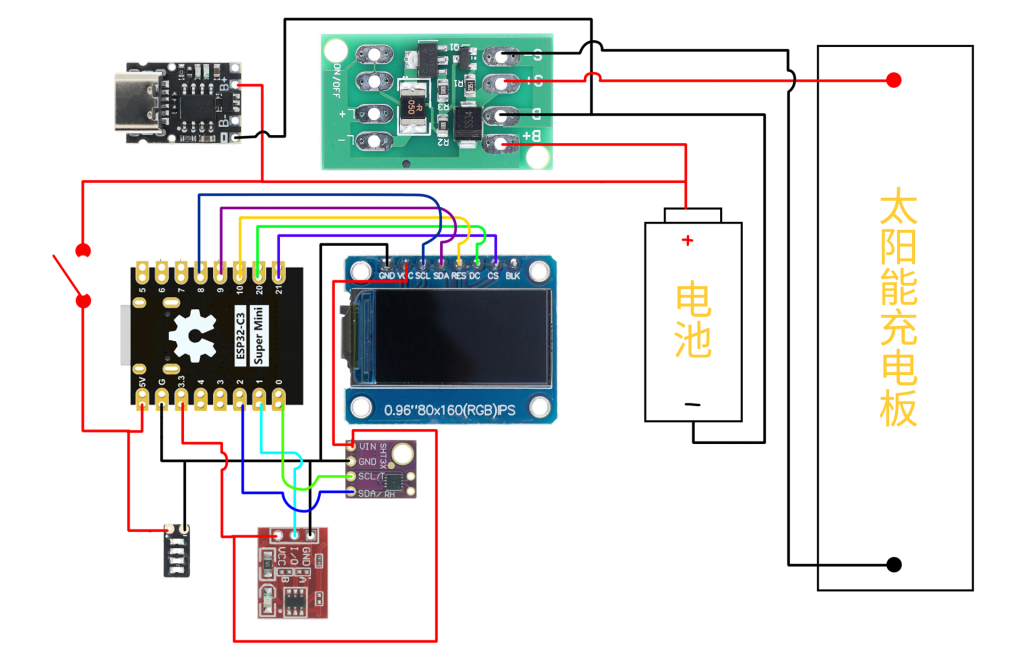

接线图

材料清单

点击文字直接购买

• 铜丝（1mm和0.8mm）
• Type-C充电模块
• 14250电池
• ESP32-C3 super Mini
• 0.96寸TFT显示屏
• SHT31-D数字温湿度传感器
• 拨动开关和TTP223轻触开关
• 铜管（3mm）
• 木质圆形杯垫
• 3.7~4.2V计量模块1串三元锂电池电量显示迷你led灯
• 迷你太阳能板
• 通用型太阳能控制器
• Type-C电源转接板

项目代码

桌面卫星时钟代码

Arduino IDE 配置

需要安装的库文件

Adafruit SHT31
Adafruit GFX Library
Adafruit ST7735 and ST7789 Library

当运行代码时出现错误信息，如下图，需要安装对应的库文件

安装库文件参考下图

修改项目代码中需要链接的wifi

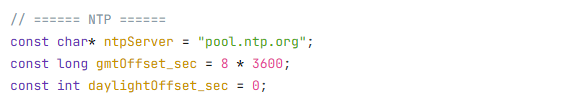

修改所在时区（代码已经修改为东八区）

其他用到的工具

点击可以直接购买

• 电烙铁
• 焊锡丝
• 焊锡助焊剂
• 电烙铁支架+辅助焊接
• 吸锡器
• 迷你剪线钳
• 切割垫
• 圆规切割器
